Beschreibung

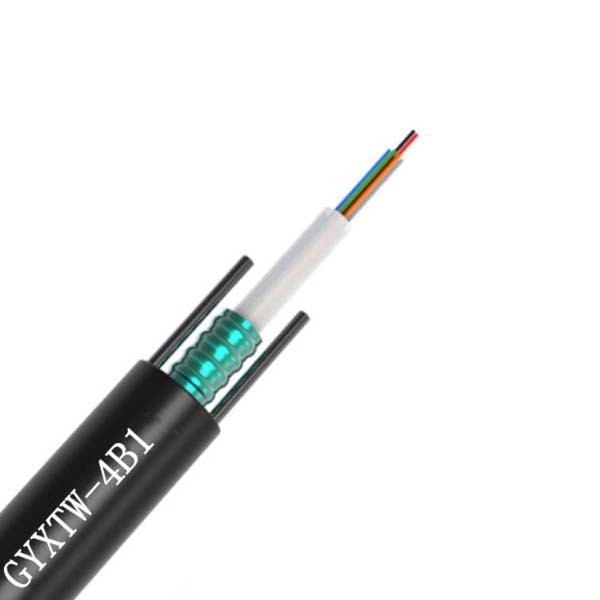

GYXTW-Lichtwellenleiter wird von 250μm Glasfaser in einem materiellen Kiefernärmel des Hochmoduls hergestellt, der mit wasserdichtem Mittel gefüllt wird. Der lose Schläuche wird longitudinal mit einem doppelseitigen überzogenen Stahlplastikband (PSP) eingewickelt. Der Wassersperrstoff wird zwischen dem Stahlband und dem losen Schläuche hinzugefügt, um Kompaktheit und Längswasserbeständigkeit des Lichtwellenleiters sicherzustellen. Zwei parallele Stahldrähte werden auf beide Seiten gesetzt und verdrängten dann in eine Polyäthylenhülle, um das Kabel zu bilden.
Gepanzertes Uni-Rohr-einzelne Jacke/einzelner Rüstungslichtwellenleiter mit den Fasern gelegt in loses Pufferrohr. Die Kabelseele wird mit einer gewölbten Stahlbandrüstung und -abdeckung mit einem schwarzen Polyäthylen outjacket geschützt. Zwei betteten Stahldraht ein, Wunschspannung zur Verfügung zu stellen.

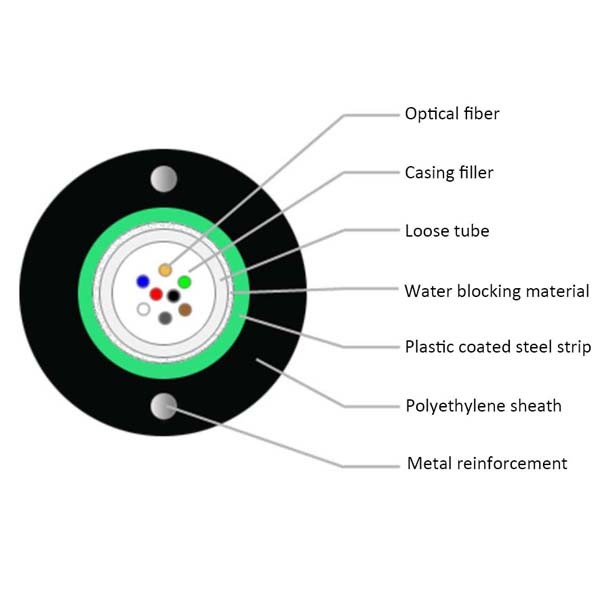

Produkt-Bau
| Faser | 2-24 Fasern, Uni-loses Rohr Gel-gefüllt |
| Rüstung | Gewölbtes Stahlband (PSP) |
| Stärke-Mitglied | Eingebetteter Stahldraht |
| OuterJacket | Schwarzes UV-und Feuchtigkeit-beständiges Polyäthylen (PET) |
Eigenschaften
1. Gel-gefüllter Bau des Uni-Rohrs für überlegenen Faserschutz.
2. CST-armorto Kabel vor rodentattack und mechanischem Schaden schützen.
3. bettete Stahldraht, wünschenswerte Dehnfestigkeit zur Verfügung zu stellen ein und Widerstand zu zerquetschen.
4. Vertrag, einfach zu installieren.
5. UV- und Feuchtigkeit-resistantdesign
Kabelstruktur und -parameter
| Faser Zählung |
Rohr Durchmesser |
Stahldraht Durchmesser |
Hüllenstärke (nominal*) |
Gesamtdurchmesser (nominal **) |
Gewicht (ca.) |
| Millimeter | Millimeter | Millimeter | Millimeter | kg/km | |
| 6 | 2,5 | 1,0 | 2,3 | 8,4 | 73 |
| 12 | 3,0 | 1,0 | 2,3 | 8,9 | 81 |
Leistung der verkabelten Glasfaser
Die Leistung der verkabelten Glasfaser (ITU-T Rec. G.652D)
| Einzelteil | Spezifikation |
| Faserart | Monomode- |
| Fasermaterial | Lackiertes Silikon |
| Dämpfungskonstante @ 1310 Nanometer @ 1383 Nanometer @ 1550 Nanometer @ 1625 Nanometer |
≤ 0,36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| Punktunstimmigkeit | ≤ 0,05 DB |
| KabelGrenzwellenlänge | ≤ 1260 Nanometer |
| Null-Streuungswellenlänge | 1300 | 1324 Nanometer |
| Null-Streuungssteigung | ≤0.092 ps/(Nanometer-² .km) |
| Chromatische Streuung @ 1288 | 1339 Nanometer @ 1271 | 1360 Nanometer @ 1550 Nanometer @ 1625 Nanometer |
≤3.5 ps/(Nanometer. Kilometer) ≤5.3 ps/(Nanometer. Kilometer) ≤18 ps/(Nanometer. Kilometer) ≤22 ps/(Nanometer. Kilometer) |
| PMD | ½ ≤0.2 ps/km |
| Felddurchmesser @ 1310 Nanometer | (8.6~9.5) ±0.6 um |
| Kern/plattierte Exzentrizität | ≤0.6 um |
| Manteldurchmesser | 125,0 ± 1 um |
| Umhüllungsnichtkreisförmigkeit | ≤1.0% |
| Beschichtender Primärdurchmesser | 245 ± 10 um |
| Abnahmeprüfungsniveau | kpsi 100 (=0.69 Gpa), 1% |
| Temperaturabhängigkeit 0℃~ +70℃ @ 1310 u. 1550nm |
≤ 0,1 dB/km |
Einsatztemperaturbereich
| Betriebstemperaturbereich | -40℃ zu +60℃ |
| Speicher-/TransportTemperaturspanne | -40℃ zu +60℃ |
| InstallationsTemperaturspanne | -20℃ zu +50℃ |
